Detalhes do produto:
|
Características principais:
Descrição do produto

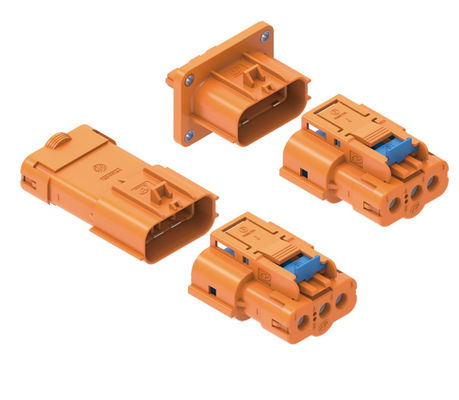

O Neopower 3-Pin 800V 16A Automotive Power & Signal Connector é projetado para oferecer desempenho excepcional e confiabilidade inabalável para aplicações críticas automotivas e de alta tensão.Este avançado sistema de conectores de 3 pinos, que abrange ambos os desenhos de conectores de 3 pines masculino e feminino, fornece uma interconexão segura e durável para transmissão de energia e sinal.Sua construção robusta e conjunto de recursos abrangentes tornam-na uma escolha ideal quando uma solução automotiva confiável de conectores de 3 pinos é primordial.
Construído para suportar as exigências rigorosas dos sistemas de veículos modernos, este conector se destaca em aplicações como carregadores a bordo (OBC), controladores de bomba de óleo e ar e unidades de distribuição de energia (PDU).A integração do High Voltage Interlock (HVIL), construção à prova de toque e um projeto Poka-yoke assegura a máxima segurança durante o manuseio e a operação,Prevenção da exposição acidental a altas tensões e ligações incorretasA função de bloqueio secundário fornece uma camada adicional de segurança, crucial em ambientes automotivos de alta vibração, garantindo que o conector de 3 pinos permaneça firmemente ligado.
Este conector é projetado para acomodar fios específicos de conector de 3 pinos e cabos de conector de 3 pinos, com contatos de alimentação adequados para cabos de 2,5 mm2 transportando até 16A e contatos de sinal para 0.Cabos de 5 mm2 até 2AA sua excepcional classificação de impermeabilidade IP67 e IP6K9K, combinada com uma ampla gama de temperaturas de funcionamento (-40°C a +125°C) e blindagem a 360°,Garante um desempenho constante mesmo em condições difíceisEscolha o Neopower 3-Pin Automotive Power & Signal Connector para uma solução de conexão de ponta, segura e confiável para suas necessidades de alta tensão.
| Atributo | Especificações |
| Marca | Neopower |
| Tipo de produto | Conector híbrido de 3 pinos (2 pinos de alimentação + 1 pin de sinal) |
| Distância do cabo (pins de alimentação) | 2.5 mm2 |
| Distância do cabo (Pino de sinal) | 0.5 mm2 |
| Corrente nominal (pins de alimentação) | 16A |
| Corrente nominal (pino de sinal) | 2A |
| Voltagem nominal (pins de alimentação) | 800 V (câmbio alternado/câmbio contínuo) |
| Voltagem nominal (pino de sinal) | 24 V (AC/DC) |
| Voltagem de resistência dielétrica (pins de alimentação, AC 50Hz, normal) | 3 000 V |
| Voltagem de resistência dielétrica (pin de sinal, AC 50Hz, normal) | 1000 V |
| Função de bloqueio secundário | - Sim, sim. |
| Poka-yoke (Prevenção do acasalamento) | - Sim, sim. |
| Interlock de alta tensão (HVIL) | - Sim, sim. |
| Design à prova de toque | Sim (conforme a norma IPXXB) |
| Proteção | Proteção de 360° |
| Intervalo de temperatura de funcionamento | -40°C a +125°C |
| Classificação IP | IP67 e IP6K9K (impedido ao pó, impermeável em condições especificadas), IPXXB |
| Aplicações-alvo | Carregadores a bordo (OBC), controladores de bombas de óleo, controladores de bombas de ar, unidades de distribuição de energia (PDU), unidades de desconexão de baterias (BDU) |
Perguntas frequentes - Conector automóvel de 3 pinos Neopower
Q1: Quais são as principais aplicações do Neopower 3-Pin Connector?
R: Este conector foi projetado especificamente para um desempenho robusto em ambientes automotivos exigentes e sistemas de alta tensão.Controladores de bombas de óleo, controladores de bomba de ar, unidades de distribuição de energia (PDU) e unidades de desconexão de bateria (BDU).
Q2: Quais são as classificações de tensão e corrente para os pinos de energia e sinal?
R: O conector apresenta um projeto híbrido:
P3: O Neopower 3-Pin Connector é à prova d'água e adequado para ambientes adversos?
R: Sim, foi projetado para durabilidade. O conector possui classificação IP67 e IP6K9K, tornando-o à prova de poeira e protegido contra imersão em água e jatos de água de alta pressão.Combinado com a sua gama de temperaturas de funcionamento de -40°C a +125°C, é bem adaptado para condições de automóvel adversas.
Q4: Que elementos de segurança estão integrados neste conector?
R: A segurança é um princípio de concepção fundamental.
Q5: Que tamanhos de cabo são compatíveis com este conector?
A: O conector é otimizado para:
P6: Como é que a blindagem 360° beneficia a minha aplicação?
R: A blindagem de 360° fornece uma proteção abrangente contra interferências eletromagnéticas (EMI) e interferências de radiofrequência (RFI).Isto é crucial nos veículos modernos com numerosos sistemas electrónicos, uma vez que ajuda a manter a integridade do sinal para uma transmissão de dados e um funcionamento do sistema fiáveis.
P7: Qual é o significado das características Poka-yoke e Secondary Lock?
A:
P8: Este conector pode suportar voltagens elevadas com segurança?
R: Absolutamente. Os pinos de energia têm uma tensão dieléctrica resistente de 3000V AC (50Hz, condições normais), e os pinos de sinal resistem a 1000V AC (50Hz, condições normais).juntamente com características como HVIL e design à prova de toque, garantir uma elevada fiabilidade e segurança em cenários de alta tensão.
