Detalhes do produto:
|
Principais Características:
Descrição do Produto:

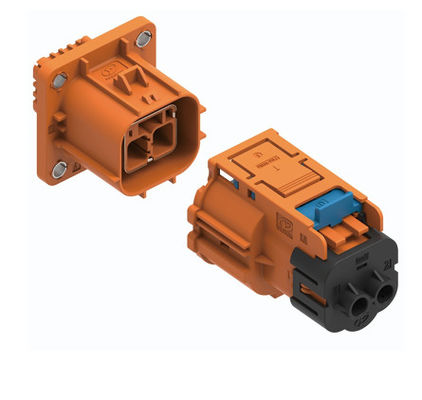

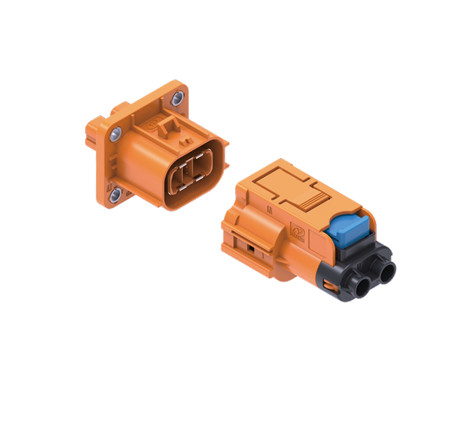

O Conector Elétrico de Alta Tensão de 2 Pinos Neopower é meticulosamente projetado para aplicações críticas, incluindo Compressores de Ar Condicionado, aquecedores PTC, Carregadores On-Board (OBC), conversores DC-DC, Unidades de Distribuição de Energia (PDU) e Unidades de Desconexão de Bateria (BDU). Este versátil conector elétrico de 2 pinos oferece uma solução segura, confiável e de alto desempenho para interconexões de energia e sinal em sistemas automotivos e industriais avançados.
Projetado com segurança e confiabilidade em seu cerne, este conector Neopower incorpora vários recursos de proteção. O design Poka-yoke garante a polarização correta e evita o acoplamento incorreto, enquanto a função de Trava Secundária garante a integridade da conexão, especialmente em condições de vibração e estresse mecânico. A capacidade HVIL (High Voltage Interlock Loop) integrada e um design à prova de toque fornecem medidas de segurança essenciais para técnicos e usuários finais em ambientes de alta tensão. Além disso, sua blindagem abrangente de 360° protege contra interferência eletromagnética, o que é crucial para manter a integridade de sistemas eletrônicos sensíveis. Esses recursos tornam nossos conectores elétricos de 2 pinos uma escolha ideal para aplicações robustas e críticas para a segurança.
O Conector Elétrico de Alta Tensão de 2 Pinos Neopower suporta uma corrente nominal substancial de até 40A para seus contatos de energia (ao usar um cabo de 6mm²) e uma tensão nominal de 1000V AC/DC, tornando-o adequado para transferência de alta potência. Ele também facilita de forma capaz as conexões de sinal auxiliares classificadas em 2A e 24V AC/DC. Com uma impressionante classificação de proteção de entrada IP67 e IP6K9K, este conector de 2 pinos é totalmente protegido contra poeira e entrada de água, incluindo jatos de água de alta pressão e alta temperatura. Sua ampla faixa de temperatura de operação de -40°C a +125°C garante ainda que este conector seja construído para suportar condições ambientais desafiadoras, oferecendo desempenho e longevidade consistentes. Escolha Neopower para suas necessidades de conexão críticas, onde segurança, confiabilidade e alto desempenho são primordiais.
| Atributo | Especificação |
| Aplicação | Compressor de Ar Condicionado, PTC, OBC, DCDC, PDU, BDU |
| Função Principal | Conector Elétrico de Alta Tensão de 2 Pinos |
| Recursos de Segurança | |
| Função de Trava Secundária | |
| Poka-yoke (Prevenção de Acoplamento Incorreto) | |
| HVIL (High Voltage Interlock Loop) | |
| À prova de toque (IPXXB) | |
| Blindagem | Blindagem de 360° |
| Faixa de Cabo (Energia) | 4mm² a 6mm² |
| Faixa de Cabo (Sinal) | 0,35mm² |
| Corrente Nominal (Energia) | 32A (com cabo de 4mm²) |
| 40A (com cabo de 6mm²) | |
| Corrente Nominal (Sinal) | 2A |
| Tensão Nominal (Energia) | 1000V (AC/DC) |
| Tensão Nominal (Sinal) | 24V (AC/DC) |
| Tensão de Resistência Dielétrica (Energia) | 3000V AC 50Hz (Condições Normais) |
| Tensão de Resistência Dielétrica (Sinal) | 1000V AC 50Hz (Condições Normais) |
| Faixa de Temperatura de Operação | -40°C a +125°C |
| Classificação IP |
IP67 e IP6K9K (Acoplado), IPXXB (Proteção para Dedos Desacoplados para Contatos)
|
Perguntas Frequentes (FAQ)
P1: Quais são as principais aplicações para o Conector Elétrico de Alta Tensão de 2 Pinos Neopower?
R:Este conector Neopower de 2 pinos foi projetado para aplicações de alta confiabilidade em ambientes exigentes, normalmente encontrados em veículos elétricos e híbridos. Os usos comuns incluem conexões para Compressores de Ar Condicionado, aquecedores PTC, Carregadores On-Board (OBC), conversores DC-DC, Unidades de Distribuição de Energia (PDU) e Unidades de Desconexão de Bateria (BDU).
P2: Quais são as classificações máximas de corrente e tensão para os contatos de energia deste conector de 2 pinos?
R:Os contatos de energia deste conector elétrico de 2 pinos são classificados para até 40A com um cabo de 6mm² (ou 32A com um cabo de 4mm²) e podem lidar com uma tensão nominal de 1000V AC/DC, tornando-o adequado para transferência de energia de alta potência.
P3: Este conector também pode transportar correntes de sinal?
R:Sim, além de suas capacidades de energia, este conector versátil possui contatos para transmissão de sinal, classificados para 2A e 24V AC/DC usando um cabo de 0,35mm².
P4: Quais tamanhos de fio são compatíveis com o Conector Elétrico de Alta Tensão de 2 Pinos Neopower?
R:Para conexões de energia, este conector de 2 pinos acomoda seções transversais de cabo de 4mm² a 6mm². Para conexões de sinal, ele é projetado para um cabo de 0,35mm².
P5: Como o design Poka-yoke aprimora a usabilidade desses conectores elétricos de 2 pinos?
R:O recurso Poka-yoke (chaveamento) garante que o conector só possa ser acoplado na orientação correta. Isso evita acoplamentos acidentais, protegendo o equipamento e garantindo a integridade da conexão elétrica.
P6: O que é HVIL e por que ele está incluído neste conector de 2 pinos?
R:HVIL significa High Voltage Interlock Loop (Circuito de Intertravamento de Alta Tensão). É um recurso de segurança crítico integrado a este conector elétrico de 2 pinos. O circuito HVIL ajuda a garantir que a alta tensão seja desativada antes que o conector possa ser desacoplado, protegendo os usuários de potenciais perigos elétricos durante a conexão ou desconexão.
P7: Quão bem este conector de 2 pinos é protegido contra elementos ambientais como poeira e água?
R:Este conector oferece excelente proteção. Ele tem uma classificação IP67 e IP6K9K quando acoplado, o que significa que está totalmente protegido contra a entrada de poeira e pode suportar jatos de água potentes e de alta temperatura. Ele também possui proteção para dedos IPXXB para segurança ao toque.
P8: Qual é a faixa de temperatura de operação para o conector Neopower de 2 pinos?
R:O conector Neopower de 2 pinos foi projetado para operar de forma confiável em uma ampla faixa de temperatura, de -40°C a +125°C, tornando-o adequado para uso em condições ambientais extremas.
P9: Quais mecanismos de segurança específicos são integrados a este conector elétrico Neopower de 2 pinos?
R:A segurança é fundamental. Este conector de 2 pinos incorpora vários recursos de segurança importantes: uma função de Trava Secundária para garantir o acoplamento seguro, design à prova de toque (IPXXB) para evitar contato acidental com peças energizadas, HVIL (High Voltage Interlock Loop) para segurança do circuito elétrico e chaveamento Poka-yoke para evitar acoplamentos incorretos.
P10: O design deste conector de 2 pinos oferece alguma proteção EMI?
R:Sim, o conector fornece blindagem de 360°. Essa blindagem abrangente é crucial para proteger contra interferência eletromagnética (EMI), garantindo a integridade do sinal e o desempenho confiável em ambientes com alto ruído eletrônico, o que é comum em muitas aplicações para esses conectores elétricos de 2 pinos.
P11: Qual é a tensão de resistência dielétrica para este conector?
R:Os contatos de energia deste conector têm uma tensão de resistência dielétrica de 3000V AC (50Hz, condições normais), enquanto os contatos de sinal podem suportar 1000V AC (50Hz, condições normais). Isso indica isolamento robusto e um alto grau de segurança elétrica.
P12: Este conector Neopower de 2 pinos é adequado para aplicações de alta tensão AC e DC?
R:Absolutamente. Os contatos de energia deste conector elétrico de 2 pinos são classificados para 1000V para aplicações AC (Corrente Alternada) e DC (Corrente Contínua), oferecendo flexibilidade para vários projetos de sistemas de alta tensão.
A NeoPower se dedica a conectores e cabos à prova d'água de alta tensão/alta corrente, aplicáveis a bateria de nova energia, EV, máquinas pesadas, conexão industrial, sistema de trem de força, armazenamento de energia solar/eólica, rede inteligente, AGV, etc.

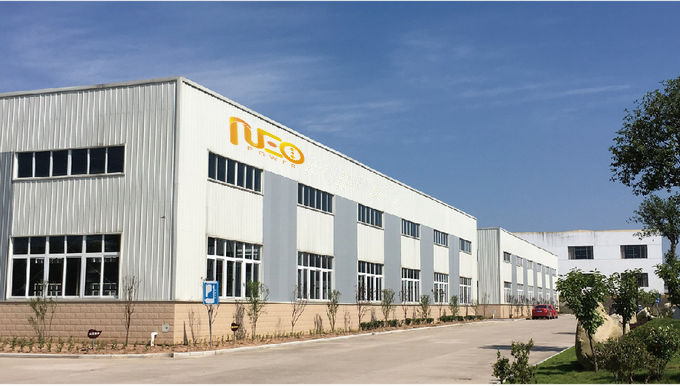

A Neopower possui duas bases de fabricação localizadas em Huizhou, província de Guangdong, para conectores de carcaça de plástico, e em Changzhou, província de Jiangsu, para conectores de carcaça de metal, respectivamente. Com rica experiência e gerenciamento de alto padrão, a Neopower oferece produtos de alta qualidade e excelentes serviços aos clientes em todo o mundo.
A empresa passou pelo sistema de controle de qualidade IATF 16949:2016, ISO 9001:2015, e seus produtos são aprovados pela CE, TVU, RoHs.
