Detalhes do produto:
|

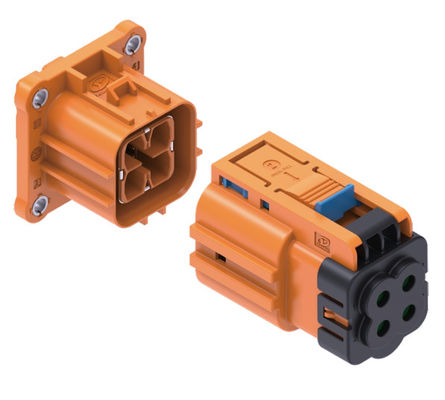

O Conector de Alta Tensão de 4 Pinos Neopower é projetado com expertise para os ambientes exigentes de veículos elétricos (EV) modernos e sistemas industriais de alta potência. Este robusto conector de 4 pinos fornece uma ligação segura e confiável para aplicações críticas, incluindo compressores de ar condicionado, aquecedores PTC, carregadores de bordo (OBC) e unidades de distribuição de energia (PDU). Como uma interconexão elétrica de primeira linha, ele combina alto desempenho com recursos de segurança incomparáveis.
A segurança é fundamental em sistemas de alta tensão, e este conector foi projetado para liderar a indústria. Ele apresenta um protocolo de segurança multicamadas que inclui um recurso de Intertravamento de Alta Tensão (HVIL), uma construção à prova de toque para proteger os técnicos contra choque elétrico e uma trava secundária para uma conexão firme. O design Poka-yoke integrado impede o desalinhamento durante a montagem, tornando este conector automotivo seguro e fácil de usar.
Construído para suportar as condições mais difíceis, este conector à prova d'água possui classificação IP67 e IP6K9K, garantindo proteção completa contra entrada de poeira e água. Sua construção durável garante operação confiável em uma ampla faixa de temperatura de -40°C a +125°C. Com blindagem superior de 360°, este conector de plugue e soquete elétrico oferece excelente imunidade EMI, crucial para manter a integridade dos dados e o desempenho do sistema em ambientes elétricos ruidosos. Isso o torna uma solução de conector de alta corrente ideal para qualquer aplicação que exija fornecimento consistente de energia.
Para engenheiros e designers que buscam uma interconexão confiável e de alto desempenho, o Conector de Alta Tensão de 4 Pinos Neopower é a escolha definitiva. Ele oferece a combinação perfeita de potência, segurança e durabilidade. Entre em contato conosco hoje para descobrir como este conector elétrico de 4 pinos avançado pode aprimorar a confiabilidade e o desempenho do seu próximo projeto.
Especificações do Produto
| Atributo | Valor |
| Marca | Neopower |
| Tipo de Produto | Conector de Alta Tensão de 4 Pinos |
| Tensão Nominal (Potência) | 1000V (AC/DC) |
| Tensão Nominal (Sinal) | 24V (AC/DC) |
| Corrente Nominal (Potência) | 20A (@ 2,5mm²), 30A (@ 4mm²), 40A (@ 6mm²) |
| Corrente Nominal (Sinal) | 2A (@ 0,35mm²) |
| Tensão de Resistência Dielétrica (Potência) | 3000V AC (50Hz, Condição Normal) |
| Tensão de Resistência Dielétrica (Sinal) | 1000V AC (50Hz, Condição Normal) |
| Faixa de Temperatura de Operação | -40°C a +125°C |
| Classificação de Proteção | IP67, IP6K9K, IPXXB (À prova de toque) |
| Faixa de Cabo Compatível (Potência) | 2,5mm² a 6mm² |
| Recursos de Segurança | Intertravamento de Alta Tensão (HVIL), Trava Secundária |
| Recursos de Design | Poka-yoke (Chaveamento à Prova de Erros), Blindagem de 360° |
| Aplicações Primárias | Compressor de Ar Condicionado, Aquecedor PTC, Carregador de Bordo (OBC), Unidade de Distribuição de Energia (PDU) |
P: Para que tipos de aplicações este conector de 4 pinos foi projetado?
R: Este conector Neopower de 4 pinos foi projetado especificamente para aplicações de alta potência e alta tensão, onde a confiabilidade é crítica. É ideal para componentes principais em veículos elétricos (EVs) e máquinas industriais, como carregadores de bordo (OBC), unidades de distribuição de energia (PDU), aquecedores PTC e compressores de ar condicionado. Seu design robusto garante um desempenho estável nesses sistemas exigentes.
P: Este conector pode ser usado em sistemas de veículos elétricos (EV)? R: Absolutamente. Este conector foi projetado com a indústria automotiva em mente. Recursos importantes como o Intertravamento de Alta Tensão (HVIL) integrado, uma ampla faixa de temperatura operacional (-40°C a +125°C) e blindagem de 360° o tornam um conector automotivo perfeito para garantir a segurança e o desempenho nos ambientes eletrônicos complexos dos EVs modernos.
P: Este conector de alta tensão é à prova d'água e adequado para ambientes agressivos?
R: Sim, é. O conector tem classificação IP67 e IP6K9K. Isso significa que ele é totalmente protegido contra a entrada de poeira (à prova de poeira) e pode suportar tanto a imersão temporária em água (IP67) quanto jatos de água de alta pressão e alta temperatura (IP6K9K). Isso torna nosso conector à prova d'água excepcionalmente durável para uso em ambientes industriais e automotivos expostos ou agressivos.
P: Qual é o objetivo do recurso de Intertravamento de Alta Tensão (HVIL)?
R: O HVIL é um recurso de segurança crítico. É um circuito secundário que garante que a energia de alta tensão seja interrompida automática e seguramente antes que os contatos de energia primários possam ser desconectados. Isso protege técnicos e operadores contra choques elétricos potenciais durante a manutenção ou em caso de desconexão acidental, tornando-o um componente vital para qualquer conector de alta tensão seguro.
P: Como este conector impede a instalação incorreta e a desconexão acidental?
R: Este conector integra dois recursos de design principais para este fim. Primeiro, ele usa um sistema de chaveamento Poka-yoke (à prova de erros), o que significa que sua forma física só permite que ele seja acoplado na orientação correta. Segundo, ele inclui um mecanismo de travamento secundário robusto que fornece uma trava física segura, impedindo que o conector elétrico de 4 pinos se desconecte devido à vibração ou tração não intencional.
P: Qual é a corrente máxima que este conector de alta corrente pode suportar?
R: A classificação de corrente do conector depende da bitola do fio usado. Ele é classificado para 20A com um cabo de 2,5mm², 30A com um cabo de 4mm² e pode suportar um máximo de 40A com um cabo de 6mm². Essa versatilidade permite que os engenheiros o usem em uma variedade de requisitos de energia.
P: Por que a blindagem de 360° é importante para este tipo de conector?
R: Em veículos modernos e equipamentos industriais, muitos sistemas eletrônicos operam em estreita proximidade, criando interferência eletromagnética (EMI). A blindagem de 360° fornece um caminho condutivo contínuo e ininterrupto ao redor dos contatos internos. Isso bloqueia a EMI externa de interromper a transmissão de energia ou sinal e impede que o próprio conector irradie ruído, garantindo a integridade do sinal e o desempenho confiável para todo o sistema.
A NeoPower se dedica a conectores e cabos à prova d'água de alta tensão/alta corrente, aplicáveis a baterias de nova energia, veículos elétricos, máquinas pesadas, conexão industrial, sistema de trem de força, armazenamento de energia solar/eólica, rede inteligente, AGV, etc.
A Neopower possui duas bases de fabricação localizadas em Huizhou, província de Guangdong, para conectores de carcaça de plástico, e em Changzhou, província de Jiangsu, para conectores de carcaça de metal, respectivamente. Com vasta experiência e gestão de alto padrão, a Neopower oferece produtos de alta qualidade e excelentes serviços aos clientes em todo o mundo.
A empresa passou pelo sistema de controle de qualidade IATF 16949:2016, ISO 9001:2015, e seus produtos são aprovados pela CE, TVU, RoHs.
