Detalhes do produto:
|
| Grau de protecção: | IP20B | Resistência ao isolamento: | minuto de 5000 mΩ minuto (seco) de 200 mΩ (RH 95%) |
|---|---|---|---|
| Ciclos de acoplamento mínimos: | 100 vezes | Método de terminação: | Crimp / Típico |
| Voltagem nominal: | UL DC 1000V, TUV 1500V DC | Nomenclatura de tensão: | De potência superior a 100 V |
| Material de contacto: | Ligação de cobre | orientação: | Ângulo reto |
| Temperatura operacional: | -40℃ ~125℃ | Materiais para a habitação: | termoplástico |
| Spray de sal: | 144H (acasalados) | Pressão de trabalho: | 0.5~1.6 barras |
| CPA: | Com | Sistema de bloqueio: | CPA/TPA (Sim, normalmente com CPA/TPA) |
| Medidor de fio: | 10-12 AWG |
Características principais:
Descrição do produto

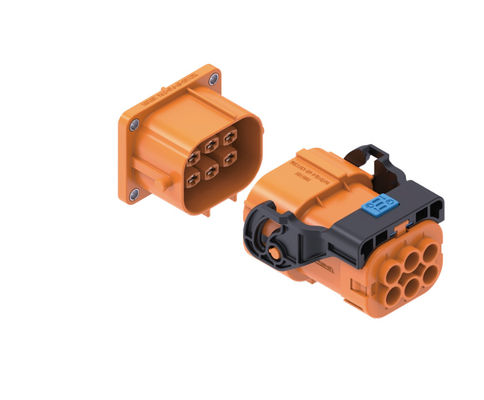

ONeopower 1000V Conector Automóvel de Alta Voltagem de 6 pinesfoi concebido com especialidade para satisfazer as exigências rigorosas dos sistemas de veículos elétricos modernos, concebido para aplicações de alto desempenho, como carregadores a bordo (OBC) e unidades de desconexão de baterias (BDU),Este conector fornece uma ponte segura e confiável para a transmissão de energia e sinalDestaca-se entre vários6 tipos de conectores de pinospela sua durabilidade excepcional e pelas suas características de segurança integradas.
Construído para ser confiável em ambientes adversos, este conector garante um desempenho máximo.que é crítico na electrónica complexa dos veículosO projeto do conector inclui também um sistema de chaveira Poka-Yoke, que torna impossível o acoplamento incorreto e simplifica o processo de montagem, uma característica frequentemente destacada em um sistema deDiagrama do conector de 6 pinosA combinação de uma fechadura secundária e de um projeto à prova de toque fornece camadas de segurança essenciais para os técnicos e utilizadores finais que interagem com sistemas de alta tensão.Conector masculino de 6 pinosou oConector de 6 pinos feminino, cada parte é construída para um ajuste seguro e selado.
Este componente é mais do que apenas um conector; é uma salvaguarda crítica para a sua cadeia de abastecimento de energia.Com a sua capacidade de resistir a temperaturas extremas e resistir à penetração de acordo com as normas IP67 e IP6K9K, o NeopowerConector de 6 pinosÉ a escolha definitiva para engenheiros que procuram uma solução de conectividade confiável, segura e de alto desempenho para automóveis, veículos elétricos,e outras aplicações de transporte exigentesContacte-nos hoje para saber como este conector avançado pode melhorar o seu próximo projeto.
| Atributo | Especificações |
| Configuração do núcleo | |
| Contagem de alfinetes | 6 pinos (4 potência + 2 sinal) |
| Aplicações primárias | Carregador de bordo (OBC), unidade de desconexão de bateria (BDU), sistemas de alta tensão de veículos elétricos |
| Performance elétrica | |
| Voltagem nominal (potência) | 1000 V AC/DC |
| Voltagem nominal (sinal) | 24 V AC/DC |
| Corrente nominal (potência) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| Corrente nominal (sinal) | 2A (@ 0,35 mm2) |
| Resistência dielétrica (potência) | 3000V AC @ 50Hz (estado normal) |
| Resistência dielétrica (sinal) | 1000V AC @ 50Hz (estado normal) |
| Físico e Ambiental | |
| Temperatura de funcionamento | -40°C a +125°C |
| Proteção contra penetração (IP) | IP67 e IP6K9K (pares) |
| Proteção à prova de toque | IPXXB (protecção contra dentes) |
| Faixa de cabo compatível | 2.5 mm2 a 6 mm2 (potência) |
| Características e segurança | |
| Características de segurança | Função de bloqueio de alta tensão (HVIL), bloqueio secundário |
| Sistema de acasalamento | Poka-Yoke (teclado à prova de erros) |
| Proteção | Proteção 360° para EMI/EMC |
Projetado para ambientes de alta demanda e de missão crítica, o Neopower 1000VConector automóvel de 6 pinosA sua robusta concepção e as suas características de segurança avançadas garantem um desempenho fiável onde é mais importante.
Aplicações primárias:
O que torna este conector adequado para sistemas automotivos de alta tensão?
Isto...Conector de 6 pinos automóvelEste modelo foi especificamente concebido para os ambientes mais rigorosos dos veículos eléctricos, com uma tensão nominal de 1000 V, uma blindagem completa a 360° para evitar os EMI,e uma gama extremamente ampla de temperaturas de funcionamento de -40°C a +125°CO mais importante é que as suas características de segurança integradas como o HVIL são essenciais para proteger os sistemas de alta tensão.
O que é HVIL e por que é importante para este conector de 6 pinos?
HVIL significa High-Voltage Interlock Loop. É uma característica de segurança crítica que funciona como um circuito de feedback.Conector de 6 pinos masculino e femininoSe as peças podem ser separadas, o circuito HVIL sinaliza ao sistema para desligar a energia de alta tensão.Isto evita arcos elétricos perigosos e garante que o conector é seguro para manusear durante a desconexão.
Como garantir uma ligação correta e segura?
Nosso conector usa duas características principais para isso. Primeiro, ele tem um design Poka-Yoke, que é uma forma de prova de erro que fisicamente impede o conector de ser acoplado incorretamente.Inclui um mecanismo de bloqueio secundário que proporciona um "clique" táctil e audível, " que confirma que o conector está totalmente instalado e protegido contra vibrações e desconexões acidentais.
Este conector pode ser usado como fonte de alimentação primária de conector de 6 pinos para a minha aplicação?
Com uma corrente nominal de até 35A nos contatos de alimentação e uma classificação de 1000V, este conector foi projetado especificamente para fornecimento de energia.É uma escolha ideal para transferir com segurança altos níveis de energia de uma bateria ou unidade de distribuição para componentes como um carregador de bordo, tornando-a um componente central doFonte de alimentação de conectores de 6 pinosA cadeia.
Quão durável é este conector em condições climáticas adversas ou ambientes industriais?
Este conector é construído para suportar condições extremas. Ele possui uma classificação IP67 e IP6K9K, o que significa que é totalmente selado contra poeira e pode resistir a jatos de água de alta pressão e alta temperatura.Combinado com a sua ampla gama de temperaturas de funcionamento, garante um desempenho fiável em ambientes com exposição a umidade, sujeira e choque térmico.
Que tipos de cabos e diagramas de fiação são compatíveis?
Este conector é versátil. Os quatro contatos de alimentação são compatíveis com cabos de tamanhos que variam de 2,5 mm2 a 6 mm2, enquanto os dois contatos de sinal são projetados para cabos de 0,35 mm2.Esta flexibilidade permite que os projetistas usem medidores de fio apropriados para diferentes cargas de correnteEnquanto não fornecemos um sistema universalDiagrama do conector de 6 pinos, o projeto Poka-Yoke e pin-out claro simplificar a integração nos esquemas do seu sistema.
Como é que isto é diferente de um conector padrão de 6 pinos para um reboque ou GPU?
Embora possam compartilhar a mesma contagem de pinos, este é um componente altamente especializado.Reboque de ligação de 6 pinosuma tomada ou um6 pines de conector GPUque operam a baixas tensões (normalmente 12V), o nosso conector é construído para aplicações de alta tensão (1000V) e alta corrente.Materiais superiores para resistência térmica, e blindagem de 360°, que não são encontrados em conectores de consumo ou de baixa tensão.
O NeoPower é dedicado a conectores e cabos à prova d'água de alta tensão/alta corrente, aplicáveis a baterias de nova energia, veículos elétricos, máquinas pesadas, conexão industrial, sistema de transmissão,Armazenamento de energia solar/eólica, rede inteligente, AGV, etc.
A Neopower possui duas bases de fabrico localizadas em Huizhou, província de Guangzhou, para conectores de casca de plástico, e em Changzhou, província de Jiangsu, para conectores de casca de metal, respectivamente.Com uma vasta experiência e uma gestão de alto nívelA Neopower fornece produtos de alta qualidade e serviços excelentes para clientes em todo o mundo.
A empresa passou a IATF 16949:2016, sistema de controlo de qualidade ISO 9001:2015, e os seus produtos são aprovados CE, TVU, RoH.
