IP67B Conector EV de 3 pinos de plástico 1000V 80A para bateria A/C PTC
Descrição do produto
Introduzindo o robusto e confiável conector de alta tensão de plástico de 3 pinos, projetado especificamente para o ambiente exigente dos modernos veículos elétricos (EV).Este conector fornece um seguro, solução selada e compatível para interconectar vários componentes de alta tensão dentro da arquitetura do veículo.assegura uma distribuição de energia segura e fiável para sistemas críticosA sua construção de plástico de alto desempenho oferece durabilidade e excelentes propriedades de isolamento elétrico.
Características
Transmissão de potência confiável: Rated até 80A e 1000V, gerenciando a potência com segurança para vários componentes EV como compressores A / C, aquecedores PTC, carregadores a bordo e conexões de bateria auxiliares.
Durabilidade de grau automotivo: construído para suportar os rigores do ambiente automotivo com uma faixa de temperatura operacional de -40°C a +125°C e durabilidade de 500 ciclos de acasalamento.
Selo Ambiental Superior: Atinge uma classificação IP67B quando acoplado, fornecendo excelente proteção contra a entrada de poeira e imersão em água, crucial para componentes montados sob o capô ou no chassi.
Segurança e Conformidade: Projetado de acordo com os padrões USCAR, incorporando recursos essenciais para a segurança de alta tensão e integridade da conexão.Construído com materiais isolantes de alta qualidade (5000MΩ resistência a seco) e testado a 3000V AC.
Integração versátil: Acomoda uma ampla faixa de fios de 2,5 mm2 a 16 mm2, oferecendo flexibilidade para vários requisitos de circuito dentro do veículo.
Parâmetros técnicos
| Corrente nominal |
20A / 30A / 45A / 70A / 80A |
| Voltagem nominal |
1000 V |
| Número de pinos |
3 |
| Classificação de propriedade intelectual |
Proteção IP67B |
| Ciclos de acasalamento |
≥ 500 |
| Faixa de ligação |
2.5 mm2 - 16 mm2 |
| Temperatura de funcionamento |
-40°C a +125°C |
| Resistência ao isolamento |
≥ 5000MΩ (seco) / ≥ 200MΩ (RH 95%) |
| Voltagem de ensaio (DWV) |
3000 V AC |
| Material de habitação |
Plástico de alto desempenho |
| Resistência ao sal |
144 horas (pares) |
| Normas de referência |
USCAR-2, USCAR-37, RoHS |
Aplicações
Este versátil conector de alta tensão de 3 pinos é ideal para estabelecer conexões de energia seguras entre vários componentes dos veículos elétricos, incluindo:
Carregadores a bordo (OBC)
Pacotes de baterias (baterias auxiliares ou de alimentação específica)
Caixas de distribuição de alta tensão (PDU)
Controladores de motor
Motores elétricos
Sistemas de ar condicionado
Aquecedores PTC
Personalização
Embora este conector cumpra as especificações padrão, compreendemos que podem surgir requisitos de projeto únicos.tais como teclado específico ou variações de cor, sob reserva da viabilidade e do volume.
Embalagem e transporte
Os nossos conectores são embalados de forma segura usando métodos padrão da indústria para garantir o trânsito seguro.Oferecemos várias opções de envio globalmentePor favor, informe-se sobre os preços e os prazos de entrega.
Apoio e Serviços
A NeoPower está empenhada em apoiar o sucesso do seu projeto.
Fichas de dados detalhadas
Apoio técnico de engenheiros experientes
Disponibilidade de amostras para avaliação e prototipagem
Consulta de requisitos específicos de aplicação
Perguntas frequentes
P1: Este conector está blindado?
R1: Os parâmetros normalizados indicados são para a versão de plástico não blindado. As versões blindadas podem estar disponíveis em outras séries ou como pedidos personalizados; consulte o nosso catálogo ou contate as vendas.
Q2: Que tipo de terminais são utilizados?
A2: Estes conectores utilizam tipicamente terminais de estilo de crimp adequados para as faixas de fios especificadas.
P3: Quais são as partes de acoplamento para este conector?
A: São necessários conectores masculinos/fêmeas correspondentes de 3 pinos da mesma série FHV para um acoplamento e vedação adequados.

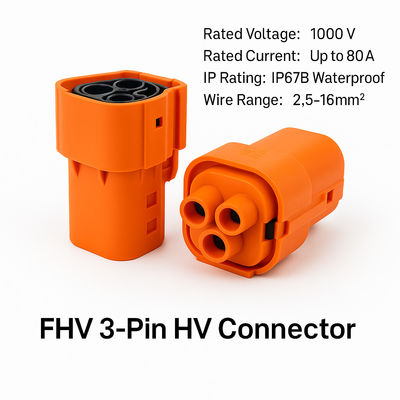

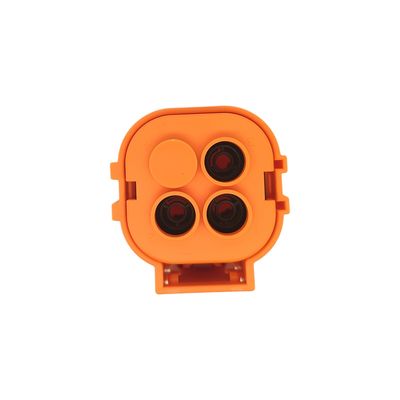

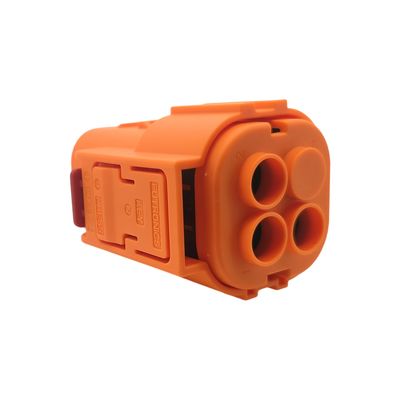

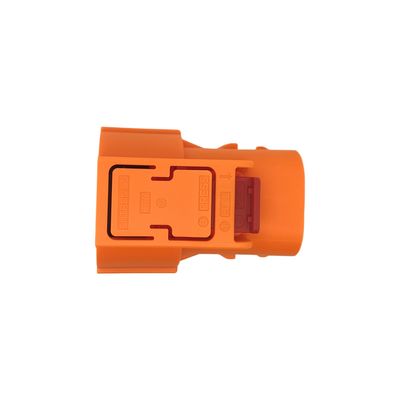

Imagens do produto:
