Descrição do produto

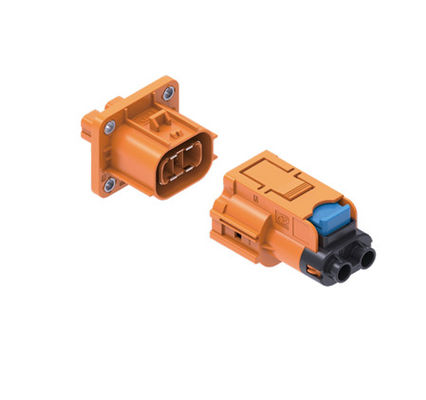

O conector elétrico Neopower de alto desempenho de 2 pines 1000V 40A com HVIL, Poka-Yoke,e 360° Shielding é meticulosamente projetado para oferecer desempenho excepcional e segurança em ambientes exigentes de alta tensãoEste conector avançado de 2 pinos é ideal para uma ampla gama de aplicações, incluindo compressores de ar condicionado, aquecedores PTC, carregadores a bordo (OBC), conversores DC-DC,Unidades de distribuição de energia (PDU), e unidades de desconexão da bateria (BDU).
Projetado com a segurança do utilizador e a integridade do sistema como prioridades, este conector integra vários recursos de protecção.Enquanto o design Poka-yoke impede o desacoplamentoMecanismos de segurança essenciais, como o High Voltage Interlock (HVIL) e os contatos à prova de toque, são incorporados para proteger contra riscos eléctricos.Este robusto conector elétrico de 2 pinos também possui blindagem de 360°, proporcionando uma excelente protecção contra os EMI e assegurando uma integridade óptima do sinal para aplicações sensíveis.
O conector Neopower 2 pin suporta uma faixa de cabos versáteis de 2,5 mm2 a 6 mm2, permitindo capacidades de transmissão de energia de 20A (2,5 mm2), 32A (4 mm2),com um diâmetro de travagem superior a 50 mm,Além disso, inclui uma transmissão de sinal 2A a 24V AC/DC utilizando um cabo de 0,35mm2.Funciona perfeitamente num espectro de temperaturas de -40°C a +125°C e oferece uma protecção excepcional com classificações IP67 e IP6K9K, juntamente com a certificação de resistência ao toque IPXXB. A tensão de resistência dielétrica é de 3000 V AC para potência e 1000 V AC para circuitos de sinal em condições normais,tornando estes conectores elétricos de 2 pinos uma escolha confiável para sistemas críticosPara uma conexão confiável e segura em suas aplicações de alta potência, confie no Neopower High-Performance 2 Pin Connector.
| Atributo | Valor |
| Marca | Neopower |
| Tipo de produto | Conector elétrico de 2 pinos |
| Aplicações primárias | Compressor de ar condicionado, PTC (aquecedores de coeficiente de temperatura positiva), OBC (carregador a bordo), DCDC (conversor CC-DC), PDU (unidade de distribuição de energia), BDU (unidade de desconexão da bateria) |
| Função de bloqueio secundário | - Sim, sim. |
| Distância do cabo (circuito de alimentação) | 2.5 mm2 6 mm2 |
| Compatibilidade dos cabos (circuito de sinal) | 0.35mm2 |
| Poka-yoke (Prevenção do acasalamento) | - Sim, sim. |
| HVIL (High Voltage Interlock) | - Sim, sim. |
| Design à prova de toque | Sim (conforme a norma IPXXB) |
| Proteção | 360° de blindagem completa |
| Corrente nominal (circuito de potência) | 20A (com cabo de 2,5 mm2) 32A (com cabo de 4 mm2) 40A (com cabo de 6 mm2) |
| Corrente nominal (circuito de sinal) | 2A |
| Voltagem nominal (circuito de potência) | 1000 V (câmbio alternado/câmbio contínuo) |
| Voltagem nominal (circuito de sinal) | 24 V (AC/DC) |
| Voltagem resistente dielétrica (circuito de potência) | 3000 V AC, 50 Hz (Condições normais) |
| Voltagem resistente dielétrica (circuito de sinal) | 1000 V AC, 50 Hz (Condições normais) |
| Intervalo de temperatura de funcionamento | -40°C a +125°C |
| Classificação de PI (Proteção do Ambiente) | IP67 e IP6K9K (quando acoplados, para proteção contra poeira e água sob alta pressão/alta temperatura) IPXXB (protecção contra dentes, à prova de toque para partes de conectores não acopladas) |
Perguntas Frequentes (FAQ)
Q1: Quais são as principais aplicações do conector Neopower 2 pin?
R: O conector Neopower 2 pin é projetado para um desempenho robusto em uma variedade de sistemas de alta demanda.Suas aplicações principais incluem componentes críticos automotivos, como compressores de ar condicionado, aquecedores PTC (coeficiente de temperatura positiva), OBC (carregadores a bordo) e conversores DCDC. It's also an ideal high voltage connector solution for Power Distribution Units (PDU) and Battery Disconnect Units (BDU) in electric vehicles and other advanced industrial machinery where reliable power and signal transmission are essential.
P2: Quais são as classificações de tensão e corrente para este conector elétrico de 2 pinos?
R: Este conector Neopower é projetado para aplicações de alta potência. Para o circuito de energia, suporta uma tensão nominal de 1000V (AC / DC). A capacidade de corrente nominal para energia depende do cabo usado:20A para cabos de 2,5mm2, 32A para cabos de 4mm2 e até 40A para cabos de 6mm2.
Q3: Que características de segurança estão incorporadas no conector Neopower 2 pin?
R: A segurança é primordial no projeto deste conector automóvel Neopower.Função de bloqueio secundário:Assegura que as metades do conector permaneçam firmemente acopladas, evitando uma desconexão acidental.Poka-yoke Keying:Esta concepção mecânica impede a montagem incorreta ou o desajuste do conector.HVIL (High Voltage Interlock):Este circuito crítico de segurança garante que a alta tensão seja desconectada antes que o conector possa ser desacoplado, protegendo os usuários e equipamentos.Projeto à prova de toque (IPXXB):Os contatos são protegidos contra o contacto acidental com os dedos, mesmo quando não estão acoplados, aumentando a segurança do utilizador durante a manipulação.
P4: Como funciona este conector elétrico de 2 pinos em ambientes adversos?
R: O conector Neopower 2 é construído para suportar condições exigentes. Tem uma faixa de temperatura de funcionamento de -40°C a +125°C, tornando-o adequado para ambientes extremamente quentes e frios.Quando acasalados, o conector atinge uma classificação IP67 & IP6K9K, o que significa que é totalmente protegido contra a entrada de poeira e pode suportar jatos de água de alta pressão e alta temperatura.Isto torna-o uma excelente escolha para aplicações expostas à umidade, sujeira e tempo difícil.
Q5: Que tamanhos de cabos são compatíveis com este conector e oferece proteção EMI?
R: Para o circuito de energia, este versátil conector de 2 pinos acomoda seções transversais de cabo que variam de 2,5 mm2 a 6 mm2.o conector apresenta um desenho de blindagem de 360°Este escudo abrangente é crucial para manter a integridade do sinal e minimizar as interferências eletromagnéticas (EMI),que é particularmente importante em sistemas eletrónicos sensíveis encontrados em veículos modernos e equipamentos industriais.
P6: Este conector Neopower pode ser usado para aplicações AC e DC?
R: Sim, o circuito de alimentação do conector elétrico de 2 pinos Neopower é classificado para 1000V para aplicações AC (corrente alterna) e DC (corrente direta).O circuito de sinal é denominado para 24 V AC/DC, oferecendo flexibilidade em vários projetos de sistemas elétricos.
P7: Qual é a tensão de resistência dielétrica para este conector de alta tensão?
R: A tensão de resistência dielétrica, uma medida de sua capacidade de isolamento, é robusta para este conector Neopower.Para o circuito de sinalização, é 1000V AC (50Hz, em condições normais), garantindo confiabilidade e segurança em ambientes de alta tensão.
O NeoPower é dedicado a conectores e cabos à prova d'água de alta tensão/alta corrente, aplicáveis a baterias de nova energia, veículos elétricos, máquinas pesadas, conexão industrial, sistema de transmissão,Armazenamento de energia solar/eólica, rede inteligente, AGV, etc.

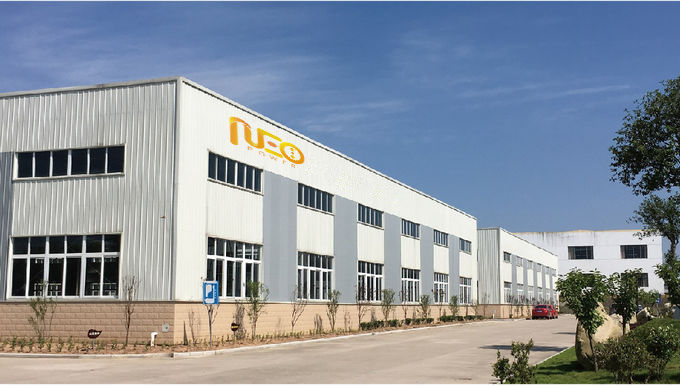

A Neopower possui duas bases de fabrico localizadas em Huizhou, província de Guangzhou, para conectores de casca de plástico, e em Changzhou, província de Jiangsu, para conectores de casca de metal, respectivamente.Com uma vasta experiência e uma gestão de alto nívelA Neopower fornece produtos de alta qualidade e serviços excelentes para clientes em todo o mundo.
