Detalhes do produto:
|
Características principais:
Descrição do produto

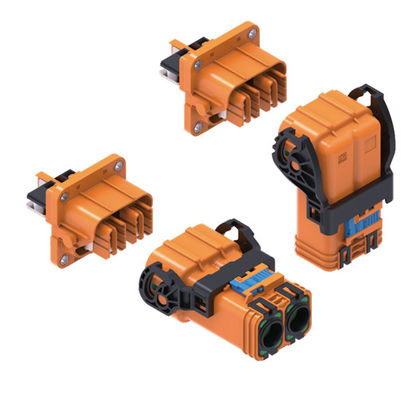

A Nova Potência de Alta TensãoConector de dois pinosé projetado para as aplicações mais exigentes em veículos elétricos modernos (EV) e sistemas de armazenamento de energia.e unidades de distribuição de energia (PDU), este conector fornece uma ligação segura, fiável e de alto desempenho em que pode confiar.tornando-se uma escolha de primeira para os engenheiros automotivos e industriais.
Projetado com a segurança e a confiabilidade no centro, este conector automotivo incorpora várias camadas de proteção.O circuito integrado High Voltage Interlock (HVIL) garante que a conexão de alta potência seja desativada com segurança antes da desconexão, enquanto o projecto à prova de toque e a fechadura secundária impedem o contacto acidental e asseguram uma ligação física estável.A blindagem de 360° proporciona uma protecção excepcional contra interferências electromagnéticas (EMI)A função de chaveamento Poka-yoke deste sistema é uma característica crítica para manter a integridade dos dados em sistemas complexos.conector de alta tensãotorna a montagem à prova de falhas, poupando tempo e evitando erros dispendiosos.
Com uma corrente nominal formidável de até 220A e uma capacidade de tensão de 1000V, este conector é construído para lidar com cargas de potência significativas.A sua construção resistente é verificada com uma classificação IP67 e IP6K9KSe estiver a desenvolver uma nova plataforma de baterias de veículos eléctricos ou um sistema de controlo industrial de alta potência, o Neopower é um sistema de controlo de energia elétrica de alta potência, que garante o desempenho mesmo quando exposto a condições ambientais adversas.Conector de dois pinosContacte-nos hoje para descobrir como esta solução avançada de conectores pode elevar o seu projeto.
| Atributo | Especificações |
| Aplicações primárias | Bateria, controlador do motor, unidade de distribuição de energia (PDU) |
| Corrente nominal (potência) | 150 A (a 35 mm2), 220 A (a 50 mm2) |
| Corrente nominal (sinal) | 2A (a 0,35 mm2) |
| Voltagem nominal (potência) | 1000 V AC/DC |
| Voltagem nominal (sinal) | 24 V AC/DC |
| Voltagem resistente dielétrica (potência) | 3000 V AC (50 Hz, normal) |
| Voltagem resistente dielétrica (sinal) | 1000 V AC (50 Hz, normal) |
| Intervalo de temperatura de funcionamento | -40°C a +125°C |
| Classificação de proteção contra ingressos | IP67 e IP6K9K |
| Classificação à prova de toque | IPXXB |
| Distância do cabo de alimentação | 35 mm2 a 50 mm2 |
| Características de segurança | Função de bloqueio de alta tensão (HVIL), bloqueio secundário |
| Características mecânicas | Poka-yoke (teclado à prova de erros) |
| Proteção | Proteção eletromagnética de 360° |
O Neopower High Voltage Connector foi projetado para um desempenho superior em sistemas de energia exigentes.
1O que torna este um conector de bateria EV adequado?
Este conector foi especificamente concebido para o ambiente de alta potência e vibração dos veículos eléctricos.e características de segurança críticas como High Voltage Interlock (HVIL)O seu amplo intervalo de temperatura de funcionamento (-40°C a +125°C) e a sua robusta vedação IP67 e IP6K9K garantem a fiabilidade, tornando-o um equipamento idealConector de bateria para veículos eléctricospara aplicações automotivas modernas.
2. O que é o High Voltage Interlock (HVIL), e por que é importante para a segurança?
O bloqueio de alta tensão é um elemento de segurança crucial numconector de alta tensãoÉ um circuito secundário de baixa tensão que passa pelo conector.sinalização do sistema para desligar a alta tensãoIsto garante que não pode ocorrer arco elétrico perigoso durante o desacoplamento, protegendo os operadores e equipamentos.Conector HVILO projecto dá prioridade a este protocolo de segurança fundamental.
3. Que nível de protecção ambiental oferece a classificação IP67 e IP6K9K?
Esta classificação indica uma protecção excepcional contra os factores ambientais.Conector IP67É completamente à prova de pó e pode ser submerso em até 1 metro de água durante 30 minutos sem fugas.Esta dupla classificação torna o nossoConector de dois pinosextremamente durável para utilização em aplicações expostas à lavagem, chuva, lama e poeira.
4Como é que a blindagem 360° beneficia o meu sistema?
Em sistemas com correntes elevadas e comandos eletrónicos sensíveis, como umconector do controlador do motorO sistema integrado de transmissão de dados é um sistema de transmissão de dados integrado que permite a transmissão de dados através de um sistema de transmissão de dados.Escudo de 360°O conector fornece uma caixa condutiva completa em torno dos contactos, eliminando qualquer ruído elétrico externo e impedindo que as próprias linhas de energia do conector irradiem interferências.Isto garante a integridade do sinal e o funcionamento confiável do sistema.
5Este conector pode ser acoplado incorretamente?
Não, este conector tem um desenho de Poka-yoke, que é um termo japonês para "proof-of-error"." O conector e os contatos são mecanicamente ligados com uma forma única que só permite que ele seja acoplado com a sua contraparte correta e na orientação corretaEsta característica doConector poka-yokeElimina o risco de danificação dos pinos ou de ligações incorretas durante a montagem e a manutenção em campo.
6Qual é a potência máxima que este conector de 2 pinos pode suportar?
O conector está classificado para uma corrente contínua de 150A quando se utiliza um cabo de 35mm2 e até 220A com um cabo de 50mm2.Conector 220AÉ capaz de lidar com cargas de potência significativas, tornando-o adequado para uma ampla gama de aplicações de transmissão de potência de alta demanda, desde unidades de distribuição de energia até linhas principais de baterias.
O NeoPower é dedicado a conectores e cabos à prova d'água de alta tensão/alta corrente, aplicáveis a baterias de nova energia, veículos elétricos, máquinas pesadas, conexão industrial, sistema de transmissão,Armazenamento de energia solar/eólica, rede inteligente, AGV, etc.

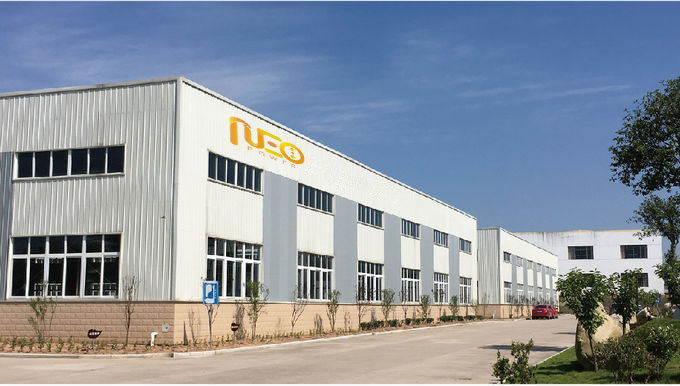

A Neopower possui duas bases de fabrico localizadas em Huizhou, província de Guangzhou, para conectores de casca de plástico, e em Changzhou, província de Jiangsu, para conectores de casca de metal, respectivamente.Com uma vasta experiência e uma gestão de alto nívelA Neopower fornece produtos de alta qualidade e serviços excelentes para clientes em todo o mundo.
A empresa passou a IATF 16949:2016, sistema de controlo de qualidade ISO 9001:2015, e os seus produtos são aprovados CE, TVU, RoH.
