Detalhes do produto:
|
| Rated Voltage (Power): | 800V AC/DC | Rated Voltage (Signal): | 24V AC/DC |
|---|---|---|---|
| Rated Current (Power): | 30A (4mm²), 40A (6mm²) | Rated Current (Signal): | 2A (0.5mm²) |
| Dielectric Withstanding (Power): | 3000V AC | Dielectric Withstanding (Signal): | 1000V AC |
| Operating Temperature: | -40°C to +125°C | IP Rating: | IP67 & IP6K9K |
| Touch-Proof Protection: | IPXXB | Compatible Cable Range: | 4mm² ~ 6mm² |
| High-Voltage Interlock (HVIL): | Yes | Secondary Lock: | Yes |
| Mistake-Proofing: | Poka-yoke Design | EMI Shielding: | 360° Shielding |
| Primary Applications: | OBC, Air Compressor, PTC, PDU |
Segurança Superior por Design: Apresenta um Intertravamento de Alta Tensão (HVIL), um conector de trava secundária mecanismo e contatos à prova de toque para garantir a máxima proteção durante o manuseio e operação. O design Poka-yoke (à prova de erros) impede o acoplamento incorreto, protegendo seus equipamentos de alto valor.
Alto Desempenho e Potência: Projetado para ser um conector de alta corrente poderoso, suportando até 40A em suas linhas de energia. Com uma tensão nominal de 800V DC, ele é construído para as exigentes necessidades de energia de veículos elétricos modernos e sistemas industriais.
Confiabilidade Robusta e Resistente: Construído para suportar as condições mais difíceis com uma classificação de conector à prova d'água IP67 e IP6K9K, garantindo proteção completa contra poeira e imersão em água. Ele opera perfeitamente em temperaturas extremas de -40℃ a +125℃.
Integridade Completa do Sinal: Oferece blindagem de 360° para proteger contra interferência eletromagnética (EMI), garantindo que as duas linhas de sinal dedicadas forneçam comunicação clara e ininterrupta para os diagnósticos e controles do seu sistema.

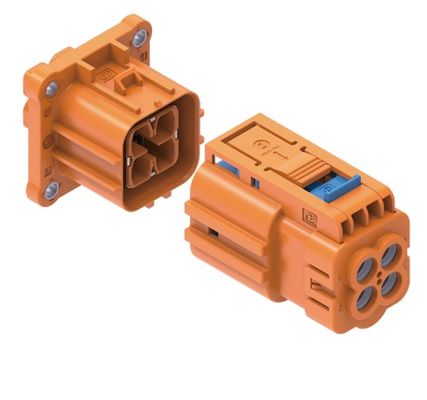

Versátil conector de alimentação de 4 pinos: Com dois contatos de alimentação e dois de sinal, este conector é uma solução flexível para uma ampla gama de aplicações, desde carregadores de bordo (OBC) até PDU e compressores de ar condicionado.
Conheça o Neopower Conector de Alta Tensão, sua solução principal para conexões de energia seguras e confiáveis em ambientes exigentes. Projetado por nossa equipe de especialistas e fabricado em nossa fábrica em Dongguan, China, este conector foi projetado não apenas para atender aos padrões, mas para fornecer a você total tranquilidade.
No mundo dos veículos elétricos e sistemas industriais de alta potência, a segurança não é opcional. É por isso que construímos este conector EV com múltiplas camadas de proteção. O recurso de Intertravamento de Alta Tensão (HVIL) atua como um circuito de segurança crítico, enquanto a trava secundária garante que a conexão permaneça segura mesmo sob vibração intensa. Seu design à prova de toque significa que é seguro de manusear, protegendo os técnicos de alta tensão.
Potência e desempenho estão no cerne deste conector automotivo. Ele é capaz de transportar até 40A de corrente em alta tensão de 800V, tornando-o a escolha perfeita para seu Carregador de Bordo (OBC), aquecedor PTC ou Unidade de Distribuição de Energia (PDU). A blindagem de 360 graus garante que as transmissões de sinal sensíveis sejam protegidas do ruído elétrico comum em aplicações de alta potência, garantindo que seus sistemas funcionem sem problemas.
A durabilidade é garantida. Com uma classificação de conector IP67 de primeira linha, ele é totalmente selado contra poeira e pode ser submerso em água, tornando-o ideal para qualquer aplicação onde a exposição aos elementos seja uma preocupação. Seja você projetando um veículo elétrico de última geração ou uma máquina industrial robusta, o Neopower Conector de Alta Tensão oferece a segurança, confiabilidade e desempenho que você precisa.
Precisa de uma solução personalizada? Podemos adaptar este conector para atender aos requisitos específicos do seu projeto. Entre em contato com a Neopower hoje mesmo para saber como podemos impulsionar sua inovação.
| Especificação | Detalhes |
| Tensão Nominal (Potência) | 800V AC/DC |
| Tensão Nominal (Sinal) | 24V AC/DC |
| Corrente Nominal (Potência) | 30A (4mm²), 40A (6mm²) |
| Corrente Nominal (Sinal) | 2A (0.5mm²) |
| Rigidez Dielétrica (Potência) | 3000V AC |
| Rigidez Dielétrica (Sinal) | 1000V AC |
| Temperatura de Operação | -40°C a +125°C |
| Classificação IP | IP67 e IP6K9K |
| Proteção à Prova de Toque | IPXXB |
| Faixa de Cabo Compatível | 4mm² ~ 6mm² |
| Intertravamento de Alta Tensão (HVIL) | Sim |
| Trava Secundária | Sim |
| À Prova de Erros | Design Poka-yoke |
| Blindagem EMI | Blindagem de 360° |
| Principais Aplicações | OBC, Compressor de Ar, PTC, PDU |
P: Com 800 volts, a segurança é minha maior preocupação. Como este conector protege meu equipamento e minha equipe?
R: Ótima pergunta, e estamos na mesma página. A segurança é fundamental. Este conector é repleto de recursos que protegem você. Pense nisso como um sistema de segurança de três níveis.
Primeiro, você tem o Intertravamento de Alta Tensão (HVIL), que é uma maneira sofisticada de dizer que o conector possui um circuito de "verificação prévia" que garante que tudo esteja seguro antes que a grande energia flua. Segundo, nosso design Poka-yoke torna fisicamente impossível conectá-lo da maneira errada - sem momentos de "ops" aqui. Finalmente, o mecanismo de conector de trava secundária oferece aquele clique extra de segurança, para que ele permaneça no lugar e não se solte com a vibração. Ele foi projetado para sua tranquilidade.
P: Este conector pode realmente lidar com ambientes agressivos? O que "IP67" realmente significa para mim?
R: Absolutamente. Projetamos isso para ser um componente verdadeiramente "encaixar e esquecer". Quando dizemos que é um conector IP67, queremos dizer que ele é completamente selado do mundo exterior.
Então, em termos do mundo real, você pode pensar assim: se você estiver lidando com uma oficina empoeirada, estradas lamacentas ou uma lavagem de alta pressão, nada entrará. É um conector à prova d'água que ri na cara da chuva, respingos e sujeira. Ele manterá sua energia fluindo de forma confiável, sem suar.
P: O que faz deste um "conector de alta corrente"? Quais são seus limites?
R: É aqui que a engenharia realmente brilha. Este conector é uma fera quando se trata de fornecimento de energia. Ele é classificado para lidar com 40 amperes contínuos em seus pinos de alimentação, o que é um assunto sério para componentes exigentes como motores e carregadores. É um verdadeiro conector de alta corrente projetado não apenas para lidar, mas para prosperar sob cargas pesadas sem suar (ou superaquecer). Essa capacidade de alto desempenho é o que o torna um conector de 800V tão confiável para sistemas de energia de última geração.
P: Este é apenas um conector EV, ou posso usar seus 4 pinos para outros projetos?
R: Embora seja um jogador estrela no mundo EV, definitivamente não é um pônei de um truque só. A configuração do conector de alimentação de 4 pinos é o que o torna tão versátil. Você obtém dois pinos grandes para alimentação de alta corrente e dois pinos menores para sinais. Isso é perfeito para dispositivos "inteligentes" que precisam se comunicar enquanto consomem energia - pense em diagnósticos, monitoramento de temperatura ou atualizações de status do sistema. Portanto, se você está construindo uma máquina industrial personalizada ou um projeto automotivo de alta tecnologia, sua flexibilidade é uma grande vantagem.
P: E se meu projeto tiver requisitos exclusivos? Você oferece personalização?
R: Sim, nós oferecemos! Sabemos que o produto padrão nem sempre é perfeito. Nossa equipe está localizada aqui em nossa fábrica em Dongguan, e estamos prontos para trabalhar com você para adaptar este conector às suas necessidades específicas, seja uma modificação no comprimento do cabo ou outras especificações.
Esperamos que isso esclareça as coisas! O Conector de Alta Tensão Neopower é realmente uma solução de primeira linha para quem precisa fornecer energia séria com segurança e confiabilidade. Se você tiver mais perguntas, não hesite em entrar em contato com nossa equipe.
A NeoPower se dedica a conectores e cabos à prova d'água de alta tensão/alta corrente, aplicáveis a bateria de nova energia, EV, máquinas pesadas, conexão industrial, sistema de trem de força, armazenamento de energia solar/eólica, rede inteligente, AGV, etc.

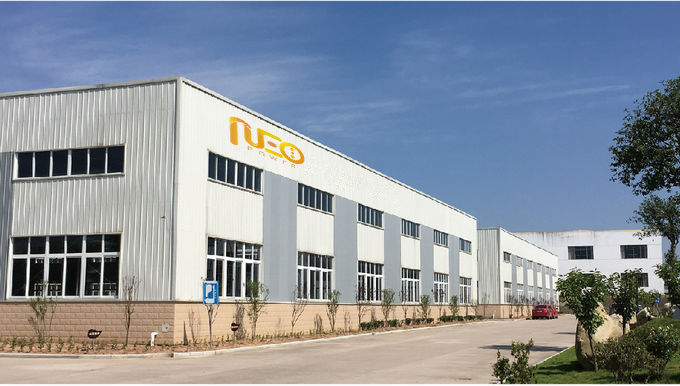

A Neopower possui duas bases de fabricação localizadas em Huizhou, província de Guangzhou, para conectores de concha de plástico, e em Changzhou, província de Jiangsu, para conectores de concha de metal, respectivamente. Com rica experiência e gerenciamento de alto padrão, a Neopower oferece produtos de alta qualidade e excelentes serviços aos clientes em todo o mundo.
